Özellikler:

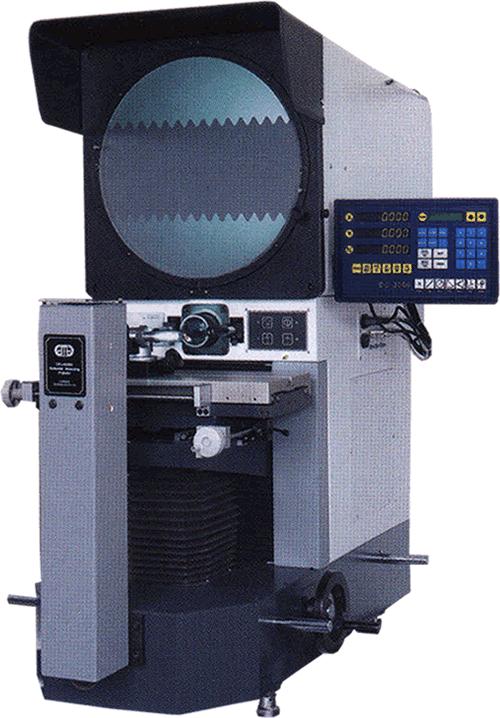

● Orta ve daha büyük  boy test parçalarının  X ve Y eksenlerinde ölçümüne uygun, dik, hassas, hızlı, 360º döneblilir ekranlı ölçüm tezgahıdır.
● Özel ayna sitemi ile tabladaki parça ekranda aynı yönde görünür.
● Tüm karmaşık geometrik işlemleri yapabilen, DC-3000 geometrik işlemci cihazla birlikte standart aksesuar olarak teslim edilmektedir

● DC-3000 Geometrik İşlemcinin Özellikleri:

-Dijital X, Y koordinatları ve açı göstergeleri, ayrıca kullanıcı yönlendirme ekranı. 1/2 değer hesaplama.
-Sıfırlama ve 90º, 270º ve 360º açı çevrimi, mm/inch çevrimi. Temel(nokta, doğru, daire, mesafe açı, vida dişi vb...) ve özel geometrik elementler ölçülebilir.
-Nokta, doğru, daire, mesafe ve açı önseçim ile girilebilir. Ölçülen değerler karşılaştırma amaçlı kaydedilip geri çağrılabilir(10 geometrik element için geçici hafıza ve 100 kalıcı hafıza mevcuttur.)
-"Skew" fonksiyonu ile koordinat sistemi doğrultulabilir  ve bu fonksiyon sayesinde parçalar tablaya koyuldukları şekilde düzeltme yapmadan kolaylıkla ölçülebilir.
-"ORG" fonksiyonu ile orijin noktası kaydırılabilir
-Sık tekrarlanan ölçümler ve seri ölçümler için her biri 100 komutluk 10 farklı ölçüm programı cihaza öğretilebilir. ABS/INC ve Polarity/Cartesien koordinat çevrim fonksiyonları.3 eksen ön seçilebilir.
-Linear Skalalar için geliştirilmiş hata kompanzayon sistemi ile donatılmıştır. "Measure Easy" kolay ölçüm fonksiyonu. RS-232 çıkışı. Sayma yönü ve printer için parametre ayarlama. İstenilen değerleri print edebilme. Çözünürlük seçebilme.
-Elektrik kesilmelerine karşı otomatik kayıt fonksiyonu.
-Opsiyonel optik okuyucu ile kullanılabilme.


Teknik Özellikler:


Standart Teslimat:

● Cihaz
● DC-3000 Geometrik işlemci
● Objektif: 10X, yarı ve tam yansıtma aynaları,
● Ayak şalteri
● Güç kablosu
● 2 yedek halojen lamba
● 2 yedek sigorta
● Ölçüm Sertifikası
● Kullanım Kılavuzu

Opsiyonel Aksesuarlar:

● M2D Software
● Kenar Sensörü
● 20X Objektif
● 50X Objektif
● 100X Objektif
● Açı ve Radius Şablonları

Video İzlemek için Tıklayın


Profil Projektör Cihazı nedir ? Ne işe Yarar? Ne için kullanılır?

Profil projektör cihazları, özellikle mekanik parça ve ürünlerin dış ve iç konturlarının, profillerinin, şekillerinin ve ölçülerinin hassas şekilde incelenmesi ve ölçülmesi için kullanılan optik ölçüm cihazlarıdır. Genellikle büyütme ve ışık projeksiyonu prensibiyle çalışırlar. Numune yüzeyinin gölgesini veya yansıtılan görüntüsünü ekrana yansıtarak, ölçüm yapılacak konturların detaylı analizi sağlanır.

Profil Projektör Nasıl Çalışır ?

Profil Projektör ekran üzerinde bulunan hassas ölçüm skalaları, mikrometre vidaları veya dijital okuma sistemleri aracılığıyla parça üzerindeki uzunluk, açı, yarıçap, çap ve diğer kritik boyutlar ölçülür. Bu yöntem, özellikle küçük ve karmaşık geometrik yapıların ölçümünde yüksek doğruluk sağlar.

Profil Projektörün Kullanım Alanları Nedir ? Profil Projektör Nerelerde Kullanılır?


• Mekanik İmalat ve Kalıpçılık: İş parçalarının dış ve iç profillerinin, kesitlerinin hassas kontrolü.
• Otomotiv Sanayi: Motor parçaları, dişliler, yataklar ve diğer kritik bileşenlerin profil kontrolü.
• Hassas Alet ve Makine İmalatı: Miniatür parçaların, elektronik komponentlerin detaylı ölçüm ve kontrolü.
• Havacılık ve Uzay: Karmaşık geometrilere sahip parçaların optik ölçümle kalite kontrolü.
• Tıbbi Cihaz Üretimi: Cerrahi aletler ve implantların boyut ve şekil doğruluğu.
• Araştırma-Geliştirme: Yeni tasarımların prototip kontrolü ve ölçüm doğruluğu analizi.

Profil Projektörün / Profil Projeksiyon Ölçüm Cihazlarının Avantajları Nelerdir?

Profil projeksiyon ölçüm cihazları, temas gerektirmeyen optik ölçüm sistemi sayesinde hassas, hızlı ve detaylı ölçümler sağlar. Karmaşık ve küçük parçaların ölçümünde yüksek doğruluk ve tekrarlanabilirlik sunar. Ayrıca kullanım kolaylığı ve düşük operasyon maliyeti ile üretim süreçlerinde kalite kontrolü için ideal çözümler sunar.

Sonuç olarak profil projektör cihazları, farklı sektörlerde parça geometrilerinin optik ve hassas ölçümünü sağlayarak üretim kalitesinin artırılmasına ve standartlara uygun ürünler elde edilmesine katkıda bulunan kritik laboratuvar ve üretim ekipmanlarıdır.
