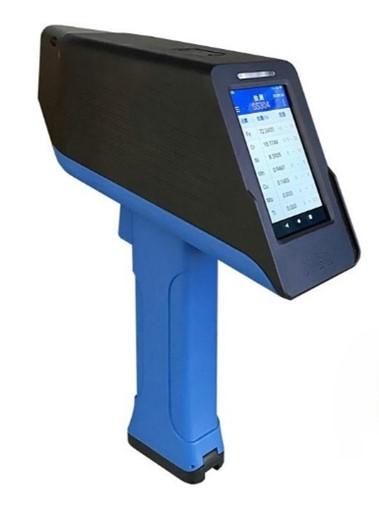

TRONIC JX5/JX6 El Tipi XRF Spektrometresi

Tahribatsız Hızlı Metal Analizi için Yüksek Performanslı Saha Cihazı

TRONIC JX5/JX6 El Tipi XRF (X-Işını Floresansı) Spektrometresi, alaşım sınıflandırması ve element bileşim analizini saniyeler içinde tamamlayabilen, tahribatsız ölçüm prensibiyle çalışan bir saha analiz cihazıdır. Yüksek voltajlı entegre X-ışını tüpü, yüksek çözünürlüklü Si-PIN veya Hızlı SDD dedektör ve Temel Parametreler (FP – Fundamental Parameters) algoritması ile birlikte; demir esaslı ve demir dışı alaşımlarda, hurda sınıflandırma süreçlerinde, madencilik uygulamalarında, kıymetli metal değerlemelerinde ve uluslararası mevzuat uyum testlerinde güvenilir sonuçlar üretir. Saniyeler içinde alaşım kodu (grade) tanımlama, sahada Pozitif Malzeme Tanımlama (PMI) ve hızlı kalite kontrol uygulamaları için tasarlanmıştır.

Teknik Özellikler

XRF spektroskopisi, yüksek enerjili birincil X-ışınlarıyla uyarılan numuneden yayılan karakteristik floresan X-ışınlarının enerji-dağılımlı (EDXRF) analiz edilmesi prensibine dayanır. JX5/JX6 cihazı, bu prensibi 50 kV / 200 µA / 4 W sınıfındaki entegre X-ışını jeneratörü ile uygulayarak alaşım kompozisyonunu numuneye herhangi bir zarar vermeden, kazıma ya da kesme işlemi gerektirmeden ölçer.

Cihaz; herhangi bir metal numunesinde 1 saniyede alaşım kodu tanımlaması, paslanmaz çelik ve diğer alaşımlarda 3–5 saniyede tam element analizi, alüminyum alaşımlarında 7–8 saniyede tam element analizi gerçekleştirebilir. Otomatik tepe noktası tanıma teknolojisi, ölçümün geçerli bir spektruma ulaşıp ulaşmadığını kontrol ederek operatör hatasını minimize eder. 1,5 kg ağırlığı, 6 saat sürekli kullanım sağlayan dahili lityum-iyon bataryası ve IP54 koruma sınıfı ile sahada uzun mesai operasyonları için uygundur.

İki farklı dedektör yapılandırması sunulur:

• JX5 — Si-PIN dedektörlü model: Ca'dan U'ya kadar uzanan element kapsamı, 148 eV çözünürlük ve 50 kcps sayım hızı; ekonomik saha uygulamaları için.
• JX6 — Hızlı SDD dedektörlü model: Mg'den U'ya kadar uzanan geniş element kapsamı, 123 eV yüksek çözünürlük ve 1000 kcps sayım hızı; alüminyum alaşımlarında ve hafif element analizi gerektiren uygulamalarda öne çıkar.

1. Saniyeler İçinde Alaşım Kodu Tanımlama

Otomatik tepe tanıma teknolojisi ve geniş alaşım kütüphanesi sayesinde herhangi bir metal alaşımının ASTM, JIS veya DIN standartlarına göre kodlanmış sınıfı 1 saniye gibi kısa bir sürede tanımlanır. Paslanmaz çelik ailesi ve diğer alaşımlarda tam element analizi 3–5 saniyede, alüminyum alaşımlarında ise 7–8 saniyede tamamlanır.

2. Çift Dedektör Seçeneği

Si-PIN dedektörlü JX5 modeli, ekonomik saha uygulamaları için ideal performans sağlarken; Hızlı SDD (Silicon Drift Detector) dedektörlü JX6 modeli, magnezyum, alüminyum, silisyum, fosfor ve kükürt gibi hafif elementlerin analizini de mümkün kılarak özellikle alüminyum alaşımları, paslanmaz çelik ve özel alaşım uygulamalarında üstün hassasiyet sunar.

3. Temel Parametreler (FP) Algoritması

Cihaz, deneysel kalibrasyon eğrilerinden bağımsız olarak X-ışını fiziği temel ilkelerinden hareket eden FP algoritmasıyla çalışır. Bu sayede standart referans malzeme bulunmayan veya nadir karşılaşılan alaşımlarda dahi güvenilir kantitatif sonuç elde edilir; matris düzeltmeleri yazılım tarafından otomatik olarak uygulanır.

4. Tahribatsız Saha Ölçümü

XRF prensibi gereği numuneye fiziksel zarar verilmez; numune kesme, talaş alma, yüzey hazırlama gibi işlemler çoğu uygulamada gerekli değildir. Bu özellik; kaynak dikişi tetkiki, kullanımdaki boru hatları, basınçlı kaplar, kıymetli metaller ve müze koleksiyonu gibi tahribatın kabul edilemez olduğu uygulamalarda kritik avantaj sağlar.

5. Hafif ve Saha Dayanımlı Tasarım

1,5 kg toplam ağırlık ve ergonomik tabanca formu, uzun süreli saha kullanımında operatör yorgunluğunu azaltır. IP54 koruma sınıfı, toz, nem, çamur ve kuvvetli su sıçraması bulunan endüstriyel ortamlarda — hurda sahaları, döküm tesisleri, açık ocak madenler, gemi tersaneleri — güvenli kullanım sağlar.

6. Uzun Süreli Batarya Performansı

14,8 V / 3250 mAh / 48 Wh kapasiteli lityum-iyon batarya, tek şarjla 6 saat sürekli ölçüm imkânı sunar. Bu süre, gün boyu hat kontrolü, hurda yardı sınıflandırması ve geniş alanlı malzeme tarama operasyonları için yeterlidir.

7. Dokunmatik Arayüz ve Uzaktan Erişim

3,5 inç kapasitif dokunmatik ekran, modern mobil cihaz arayüzüne benzer kullanıcı deneyimi sunar. Wi-Fi (2,4/5 GHz dual band) ve Bluetooth 5 üzerinden bilgisayara veya akıllı telefona ekran yansıtma yapılabilir; cihaz uzaktan tetiklenebilir. Bu özellik, dar veya tehlikeli alanlarda numuneye yaklaşım gerektiren özel uygulamalarda operatör güvenliğini artırır.

8. Geniş Alaşım Kütüphanesi

ASTM, JIS ve DIN standartlarına göre yüzlerce alaşım kodunu içeren kütüphane, yazılım üzerinden özelleştirilebilir. Tesise özgü iç alaşım kayıtları eklenebilir; bilinmeyen numunelerde otomatik karşılaştırma fonksiyonu çalışır.

9. 16 GB Dahili Hafıza ve Veri Yönetimi

16 GB dahili hafıza, on binlerce ölçüm sonucunun, spektrum kayıtlarının ve fotoğraf eklerinin cihaz üzerinde saklanmasına olanak verir. Veriler raporlama yazılımına Wi-Fi veya kablolu bağlantı üzerinden aktarılabilir.

10. Güvenlik Kilitleri

X-ışını tüpü, yalnızca cihaz numuneye yaklaştığında ve tetik basılı tutulduğunda aktif olur. Açık tetikleme önleme mekanizmaları ve birden fazla bağımsız güvenlik kilidi, operatör radyasyon güvenliğini ICRP standartlarıyla uyumlu olarak garanti eder.

X-Işını Kaynağı

Dedektör Seçenekleri

Analiz Performansı

Fiziksel Özellikler

Bağlantı, Arayüz ve Veri Yönetimi

Endüstriyel Uygulama Alanları

Pozitif Malzeme Tanımlama (PMI): Petrokimya, rafineri, enerji santralleri, ilaç ve gıda işleme tesislerinde kullanılan basınçlı kaplar, boru hatları, kaynak dikişleri ve flanşların alaşım uygunluğunun saha şartlarında doğrulanması için endüstri standardı çözümdür. ASME, ASTM ve API gerekliliklerine uygun PMI raporları üretilir.

Hurda Geri Kazanım ve Metal Sınıflandırma: Ferrous ve non-ferrous hurda sahalarında, geri dönüşüm tesislerinde ve metal toplama merkezlerinde alaşımların saniyeler içinde sınıflandırılması, doğru fiyatlama yapılmasını ve çapraz kontaminasyonun önlenmesini sağlar. Paslanmaz çelik aileleri (304, 316, 321, 410, 430), düşük alaşımlı çelikler, alüminyum, bakır, pirinç ve süperalaşımlar tek dokunuşla ayrılabilir.

Kaynak ve Bakım Tetkiki: Yapısal çelik konstrüksiyonlarda, gemi yapımında, köprü ve enerji altyapısı bakımında kaynak metali ile ana metal alaşım uyumluluğunun doğrulanması; periyodik tetkiklerde malzeme degradasyonunun izlenmesi.

Demir-Çelik ve Döküm Endüstrisi: Gelen ham madde kontrolü, üretim hattı kalite tetkiki, sevkiyat öncesi son kontrol uygulamaları. Tezgâh tipi OES cihazlarına tamamlayıcı saha çözümü olarak konumlanır; özellikle büyük döküm parçalarda numune kesilemediği durumlarda kritik avantaj sağlar.

Madencilik ve Jeokimyasal Analiz: Cevher tenörü tayini, açık ocak ve yer altı maden işletmelerinde hızlı saha analizi, çekirdek (core) ve kırma numunelerinin değerlendirilmesi, jeokimyasal arama (exploration) çalışmaları. Toprak ve mineral matrislerinde Au, Ag, Cu, Pb, Zn, Mo, W gibi metallerin tespiti.

Kıymetli Metal Analizi ve Kuyumculuk: Altın, gümüş, platin ve paladyum içeriğinin ayar (karat) bazında saniyeler içinde belirlenmesi; sikke, mücevher ve külçe değerleme uygulamaları. Tahribatsız ölçüm prensibi, sanat eseri ve antika değerlemelerinde özellikle önem kazanır.

Mevzuat Uyumluluk Testleri (RoHS / WEEE / REACH / CPSIA): Elektronik bileşen, oyuncak, ambalaj malzemesi ve tüketici ürünlerinde Pb, Cd, Hg, Cr⁶⁺, Br gibi kısıtlanmış elementlerin taranması. AB ve uluslararası direktiflere uygunluk doğrulaması için yaygın olarak tercih edilir.

Çevre ve Toprak Analizi: Endüstriyel sahalarda, eski döküm alanlarında, atık depolama bölgelerinde ve tarım arazilerinde ağır metal kontaminasyonunun (As, Pb, Cd, Cr, Hg) saha düzeyinde haritalanması.

Sanat, Arkeoloji ve Restorasyon: Müze koleksiyonlarında, arkeolojik buluntularda ve tarihi eserlerde tahribatsız bileşim analizi; pigment, alaşım ve patina değerlendirmesi.

Adli Bilim (Forensic) Uygulamaları: Suç mahalli incelemesinde mermi çekirdeği, mücevher, alaşım parçası gibi delillerin hızlı bileşim analizi.

TRONIC JX5/JX6 — Türkiye'de El Tipi XRF Spektrometre Çözümü

TRONIC JX5/JX6 El Tipi XRF Spektrometresi, Pozitif Malzeme Tanımlama (PMI), hurda metal sınıflandırma, alaşım analizi ve kıymetli metal tayini uygulamalarında saha düzeyinde güvenilir sonuçlar arayan endüstriyel kullanıcılar için tasarlanmış bir saha analiz çözümüdür. 50 kV / 200 µA / 4 W X-ışını jeneratörü, Si-PIN veya Hızlı SDD dedektör seçeneği ve FP (Temel Parametreler) algoritması sayesinde demir, paslanmaz çelik, düşük alaşımlı çelik, takım çeliği, alüminyum, bakır, pirinç, bronz, nikel ve kobalt esaslı süperalaşımlarda kapsamlı element analizi gerçekleştirir.

El tipi XRF, taşınabilir XRF, XRF tabanca, XRF analyzer, PMI cihaz, hurda analiz cihazı, alaşım tanıma cihazı, RoHS test cihazı, altın ayar makinesi, maden analiz cihazı gibi sektörel terimlerle aranan ürün kategorisinde; JX5/JX6 modeli, 1 saniyede alaşım kodu tanımlama ve 3–5 saniyede tam element analizi ile pazardaki en hızlı el tipi XRF cihazlarından biri olarak konumlanır.

Petrokimya rafinerileri ve enerji santralleri, gemi tersaneleri ve havacılık bakım merkezleri, çelik üretim tesisleri ve döküm sanayisi, hurda metal geri dönüşüm tesisleri, maden işletmeleri ve jeokimyasal arama firmaları, kuyumculuk ve sarraflar, elektronik üretici ve test laboratuvarları, müze ve restorasyon merkezleri ile akredite test ve muayene kuruluşları, JX5/JX6 cihazını günlük operasyonlarına entegre edebilir.

Tahribatsız muayene (NDT) prensibiyle çalışan cihaz; numune hazırlama gereksinimini ortadan kaldırır, kullanımdaki ekipmanlarda doğrudan ölçüm yapma imkânı sunar ve kaynak dikişi gibi yerel bölgelerde nokta atışı analiz sağlar. IP54 koruma sınıfı, 6 saat batarya ömrü, 3,5 inç dokunmatik ekran, Wi-Fi/Bluetooth bağlantısı ve akıllı telefondan uzaktan kontrol özellikleri ile saha kullanımı için optimize edilmiştir. ASTM, JIS ve DIN standartlarına göre yüzlerce alaşım kodunu içeren kütüphane, kullanıcı tanımlı alaşımlar eklenerek özelleştirilebilir.

Optik Emisyon Spektrometresi (OES) cihazlarına tamamlayıcı bir teknoloji olarak konumlanan XRF, karbon (C), azot (N) ve bor (B) gibi çok hafif elementleri ölçemese de; saha taşınabilirliği, tahribatsız ölçüm ve numune hazırlama gerektirmemesi özellikleriyle laboratuvar dışındaki tüm hızlı analiz uygulamalarında öne çıkar. OES + XRF kombinasyonu, modern bir metalurji laboratuvarının ve kalite kontrol biriminin standart donanımı haline gelmiştir.

TESKON, TRONIC marka JX5/JX6 el tipi XRF spektrometresinin Türkiye distribütörü olarak; satış öncesi teknik danışmanlık, uygulamaya özgü demonstrasyon, kurulum ve operatör eğitimi, TAEK lisans yönlendirmesi, periyodik kalibrasyon ve satış sonrası teknik destek hizmetlerini Türkiye geneline sunmaktadır. Cihaz seçiminde dedektör tipinin (Si-PIN ya da SDD), kalibrasyon kütüphanesinin ve aksesuarların tesisinizin uygulamalarına göre belirlenmesi için uzman ekibimizle iletişime geçebilirsiniz.
