Özellikler:

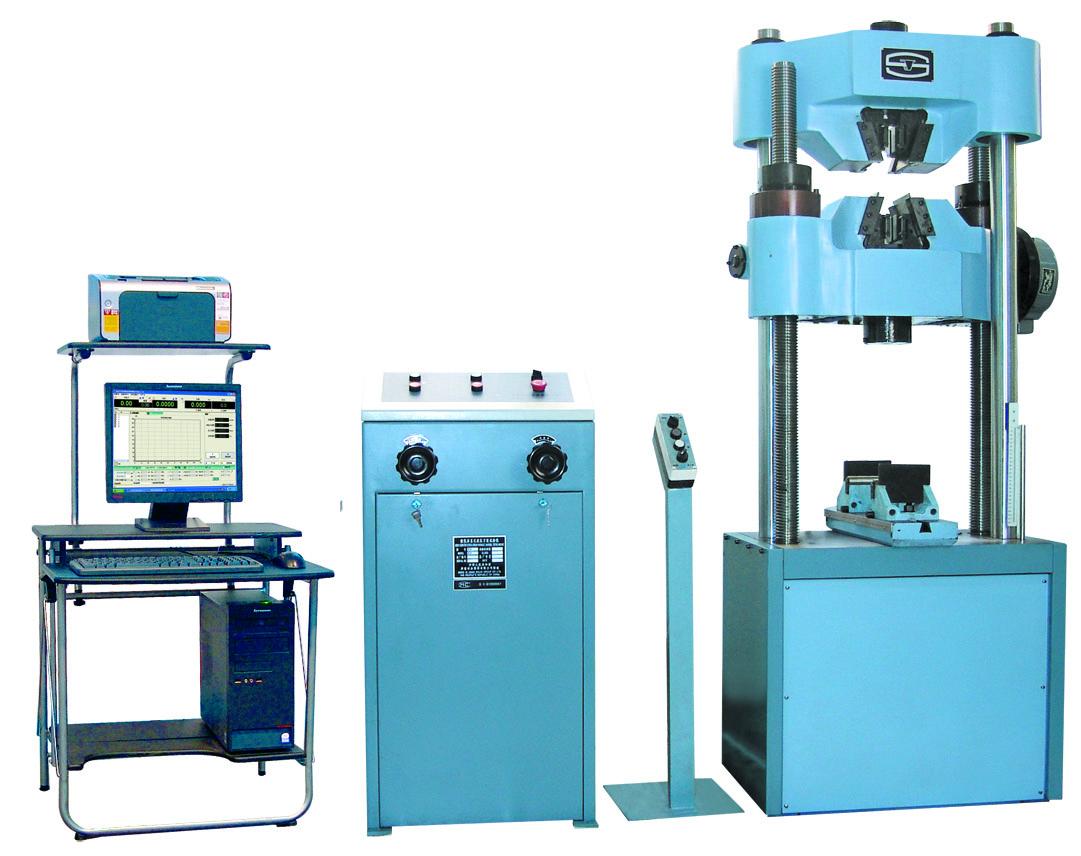

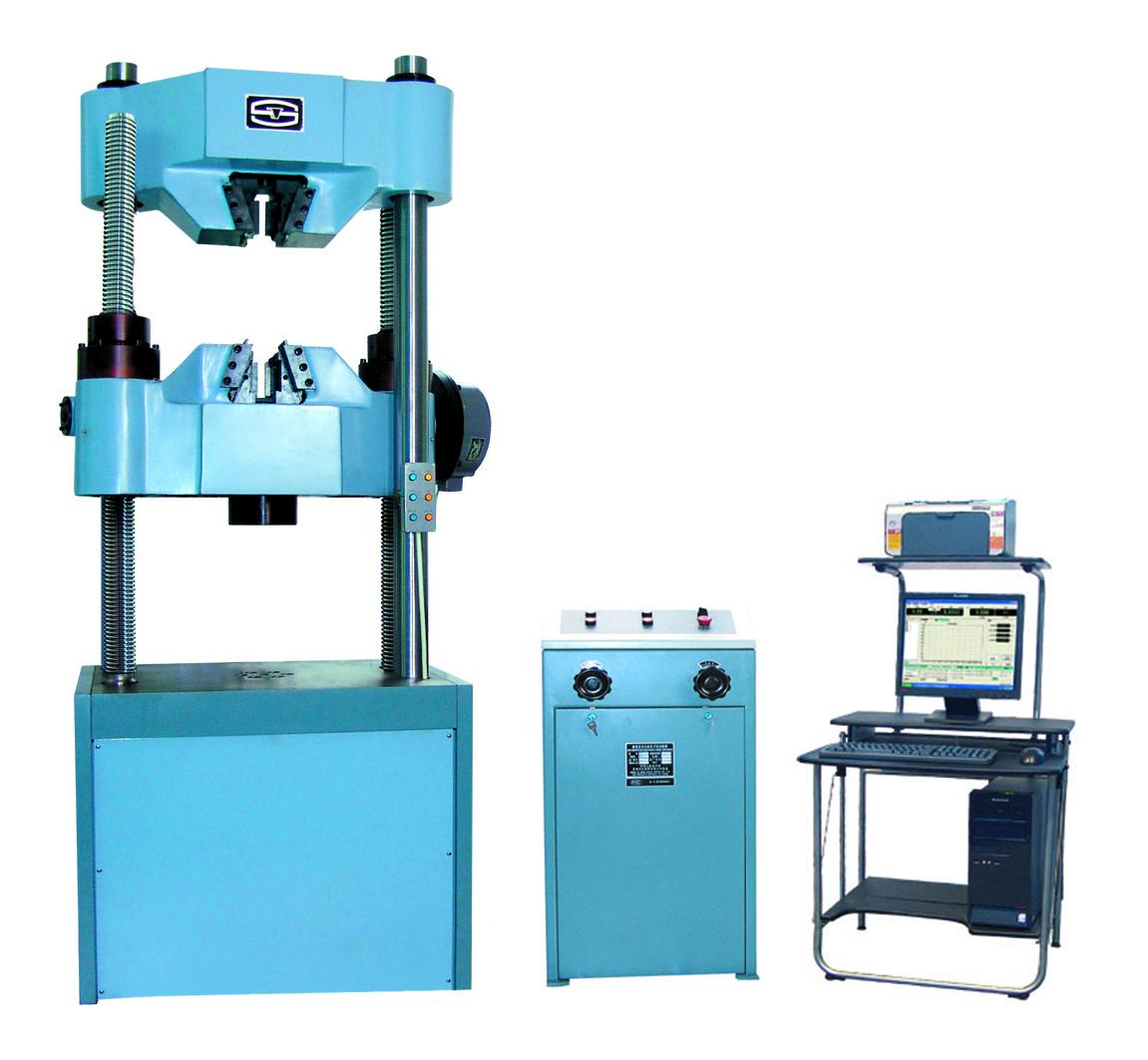

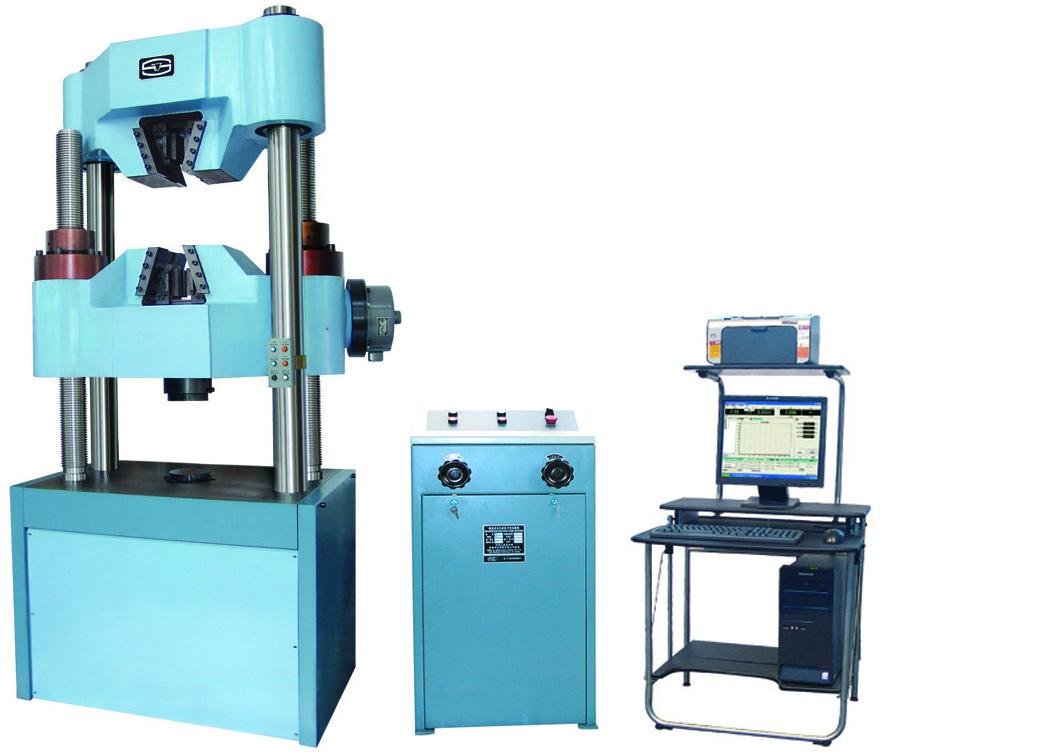

● WEW Serisi cihazlar hidrolik gücün piston içerisindeki itme kuvvetinin numune üzerine uygulanması metodu ile çalışır.Yüksek sertlik ve dayanıklılığa sahip metal ve ametallerin testinde rahatlıkla kullanılabilir. Yağ basıncı okuyucusu ve encoder sayesinde cihaz yükleme kuvveti, strok vb test parametrelerini anında depolayarak işlemini gerçekleştirir.Windows tabanlı yazılım sistemi test sonuçlarını,çekme dayanımınını,alt üst akma dayanımını,orantısız uzama mukavemeti gibi verileri otomatik olarak hesaplar.Rapor oluşturma fonksiyonu birkaç adımda ihtiyaç duyulan formatta test raporu hazırlama imkanı sunmaktadır.
● Yükleme hızı hidrolik pompa valflerinin manuel olarak ayarlanması ile gerçekleşir.
● Yazılımın anında veri dönüşümü özelliği sayesinde test sonuçları hassas bir şekilde analiz edilir.
● Kolay adımlarla test raporu oluşturulur.
● Aşırı yük koruması sayesinde kullanıcının güvenle çalışmasına olanak sağlar.
● Kiriş Hareketi : Kiriş hareketini dişli kolondan alır.Farklı uzunluklardaki numuneler için uygundur
● Yapısal Özellik: 4 kolonlu yükleme yapısı sayesinde çok yüksek yüklerde hassas ve güvenilir test olanağı sağlar
● Basma Testi : Alt alanda hem basma hem eğme testleri yapılabilir
● Strok Hesaplama :Photoelectric Encoder sayesinde kiriş yer değiştirmesi skaladan okunur ya da yazılım tarafından
takip edilir.
● Hidrolik Yağ Silindiri : Yağ silindiri alt ünitededir
● Çeneler :Otomatik sıkmalı çeneler numuneyi tam olarak kavrar
● Yağ Kontrol Ünitesi :Numuneye ve silindirlere uygulanacak yağ miktarının kontrolü sağlanır
● Dijital Ekran ve Sonuç İşlemi : Kontrol kartı ile test sonuçlarının analizi yapılır.
Teknik Özellikler:
|
Kod No
|
WEW-300C
|
WEW-600C
|
WEW-1000C
|
|
Kapasite (Kn)
|
300 kN
|
600 kN
|
1000 kN
|
|
Yükleme Aralığı
|
2%-100% FS
|
|
Silindirik Parça Tutucular(mm)
|
Ø10-Ø32
|
Ø13-Ø40
|
Ø12-Ø60
|
|
Düz Parça Tutucular(mm)
|
0-15
|
0-30
|
0-55
|
|
Max Numune Tutma Boyutu(mm)
|
76
|
80
|
70
|
|
Basma Tablası Boyu(mm)
|
Ø125
|
Ø125
|
Ø160
|
|
Max Çekme Aralığı(mm)
|
600
|
600
|
600
|
|
Max Basma Aralığı(mm)
|
500
|
500
|
500
|
|
Eğme Mesafesi Destek Boşluğu(mm)
|
350
|
600
|
800
|
|
Eğme Uzunluğu(mm)
|
140
|
140
|
140
|
|
Max Eğme(mm)
|
100
|
100
|
150
|
|
Boyutlar(mm)
|
1000x600x2330
|
1180x750x2633
|
1200x780x2850
|
|
Ağırlık(Kg)
|
2300
|
3000
|
4270
|
|
Motor Gücü(kW)
|
2.3
|
2.6
|
4.5
|
Çekme Kopma Test Cihazı Nedir? Çekme Kopma Test Cihazı Ne İşe Yarar?
Çekme kopma test cihazları farklı malzemelerin mekanik dayanım ve mukavemet özelliklerini ölçmek amacıyla kullanılan laboratuvar cihazlarıdır. Bu cihazlar metal, plastik, tekstil, kauçuk, kompozit ve daha birçok malzemenin çekme kuvvetine karşı davranışını, kopma dayanımını, uzama oranını ve elastikiyet modülünü hassas biçimde belirler.
Çekme Kopma Test Cihazının Çalışma Prensibi Nasıldır? Çekme Kopma Test Cihazı Nasıl ve Ne İçin Kullanılır?
Test numunesi cihazın kelepçeleri arasında sıkıca tutturulur. Cihaz, belirlenen hızda çekme kuvveti uygulayarak malzemenin deformasyonunu ve kopma noktasını kaydeder. Kuvvet-deformasyon grafiği çıkarılarak malzemenin elastik ve plastik deformasyon değerleri, maksimum dayanımı ve kopma davranışı analiz edilir.
Çekme Kopma Test Cihazının Standartları Nelerdir*
Çekme kopma testleri farklı malzeme türleri ve uygulamalar için çeşitli uluslararası standartlara göre gerçekleştirilir. Öne çıkan bazı standartlar şunlardır:
Metal Malzemeler:
-
ASTM E8 / E8M: Çelik ve diğer metal alaşımların çekme test prosedürlerini tanımlar.
-
ISO 6892: Metal malzemelerin çekme testine dair uluslararası standart.
-
EN 10002: Avrupa standartı, metal malzeme çekme testlerini kapsar.
Plastik ve Polimer Malzemeler:
-
ASTM D638: Plastik malzemelerin çekme dayanımı ve uzama oranlarını belirler.
-
ISO 527: Plastik malzemelerin mekanik özelliklerini ölçmek için kullanılır.
Kauçuk ve Elastomerler:
-
ASTM D412: Kauçuk ve elastomer malzemelerin çekme dayanım testi.
-
ISO 37: Kauçuk malzemelerin çekme mukavemeti için standart.
Tekstil Malzemeleri:
-
ISO 13934-1: Tekstil kumaşların tek iplik veya panel halinde çekme dayanımı testi.
-
ASTM D5034: “Grab Test” olarak bilinen, kumaşların çekme dayanımı testi.
-
ISO 34: Kauçuk malzemelerdeki yırtılma dayanımı ve çekme kopma testi prosedürlerini tanımlar. Özellikle kauçuk ve elastomerlerin kopma dayanıklılığını test etmekte kullanılır.
Kompozit ve Diğer Malzemeler:
-
ASTM D3039: Kompozit malzemelerin çekme testi için kullanılan standart.
-
ISO 11339: Kompozit malzemelerin çekme özelliklerini belirlemek için kullanılır.
Çekme Kopma Test Cihazı Kullanım Alanları Nereleridir?
-
Metal Sanayi: Çelik, alüminyum, bakır ve alaşımların mekanik performans testleri.
-
Otomotiv ve Havacılık: Araç ve uçak yapısal parçalarının mukavemet ve dayanıklılık kontrolü.
-
Plastik ve Polimer Üretimi: Plastik ürünlerin dayanıklılık, esneklik ve kırılma analizleri.
-
Kauçuk ve Elastomer Endüstrisi: Lastik ürünlerin çekme dayanımı ve yırtılma direnci değerlendirmeleri.
-
Tekstil Sektörü: Kumaşların mukavemet, dayanıklılık ve esneklik testleri.
-
Kompozit Malzemeler: İleri teknoloji malzemelerin mekanik özellik analizleri.
-
İnşaat Malzemeleri: Beton, ahşap ve diğer yapı malzemelerinin dayanıklılığı.
-
Araştırma-Geliştirme: Yeni malzeme formülasyonları ve ürün kalitesi iyileştirme çalışmaları.
Çekme Kopma Test Cihazı Avantajları Nelerdir?
Çekme kopma basma testleri malzemelerin dayanıklılık ve güvenilirlik performansını objektif, tekrarlanabilir ve standartlara uygun şekilde ortaya koyar. Bu testler, malzeme kalitesinin kontrolü, üretim süreçlerinin iyileştirilmesi, güvenlik standartlarının sağlanması ve ürün ömrünün uzatılması açısından kritik öneme sahiptir. Ayrıca, uygun malzeme seçimi ve erken arıza tespiti ile maliyet avantajı sağlar.
Çekme kopma test cihazlar metal, plastik, kauçuk, tekstil ve kompozit gibi geniş bir malzeme yelpazesinde, farklı standartlar doğrultusunda malzemenin mekanik dayanımını ölçerek, endüstriyel ve araştırma alanlarında kalite ve performans güvence süreçlerinin temel taşıdır.
