Özellikler:

● Kauçuk,plastik,elektronik,yay,vida,valf, motor parçaları,bisiklet,baskılı devre vb
   endüstri gruplarında kullanıma uygun bir cihazdır.
● X,Y ve Z eksenlerinde servo motorlar ile yüksek pozisyonlama hassasiyeti
● Yüksek çözünürlüklü Sony 1/2" renkli CCD Video Kamera
● NAVITAR (U.S.A.) Zoom lensler.
● Yüksek kalite granit pleyt
● Programlanabilir LED aydınlatma
● QIM5008 yazılımı ile otomatik geometrik element tanımlama,
● Mouse ve joystick ile rahat ve kolay kumanda edebilme.
● Otomatik çok noktadan ölçüm alabilme
● Parçanın durumuna göre farklı  ölçüm metotları kullanabilme.
● Karmaşık parçalarda çok rahat ve kolay ölçüm alabilme.
● CNC olarak programlanabilme.
● Parça üzerinde koordinat sistemi tanımlayarak tekil veya fikstür adapte ederek
   çoklu CNC ölçüm alabilme.
● Z ekseninde auto-focus özelliği ile derinlik bulabilme
● Parçadaki her ölçüm elementi için ayrı tolerans girebilme.
● Yazılımdaki SPC desteği ile tablo ve histogramlar oluşturabilme ve raporlama.
● CAD-CAM yazılımları ile uyumlu çalışabilme.
● Opsiyonel “auto zoom” eklenebilme.
● Z Ekseni Hareket Mesafesi(mm): 150mm (Odaklamak için)
● Sürücü Sistemi: Servo Motor Kontrolü
● X/Y/Z Çözünürlükleri: Çözünürlük: 0.0005 mm ( 0.5 mikron )
● Konumlama Hassasiyeti: 0.001 mm ( 1 mikron )
● X/Y Eksenleri Hata Oranı: <( 3 + L / 75 ) mikron:  L: ölçülen uzunluk (mm)
● Video sistemi: CDD Kamera:1/2"renkli SONY CCD Yüksek Çözünürlüklü Kamera
                           Aydınlatma Sistemi: Ayarlanabilir LED Yüzey Aydınlatma
                           Zoom Lensleri:NAVITAR (U.S.A.)Zoom Lens
                           Lens Büyütmesi: 0,7X - 4.5X
                           Toplam Büyütme: 23.5X - 148X
                           Görüş Sahası  : 11.1mm - 1.7mm
● Güç Ünitesi: AC220V / 110V   50/60 Hz

Standart Teslimat:

● Cihaz
● QIM5008 Yazılımı
● JOYSTICK Kontol Ünitesi
● Bilgisayar,  17" Monitor

Opsiyonel Aksesuarlar:

●  Objektifler :0.5X, 2X

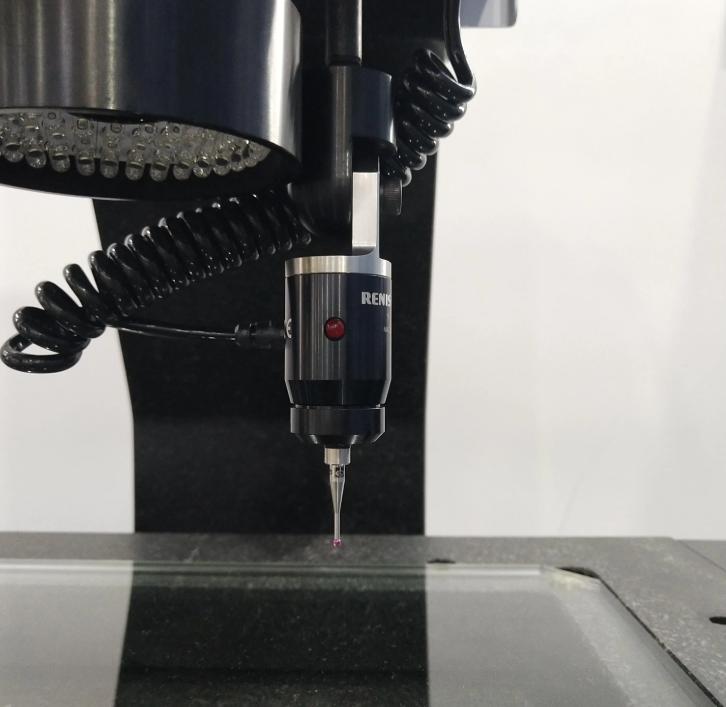

●  Renishaw MCP Prob Sistemi
●  M3D Yazılımı

Video İzlemek için Tıklayın


Video Ölçüm Cihazı Nedir? Video Ölçüm Cihazı Ne için Kullanılır?

Video ölçüm cihazları endüstriyel ürün ve parçaların boyutsal ve geometrik ölçümlerini hassas, hızlı ve temassız şekilde gerçekleştiren optik sistemlerdir. Yüksek çözünürlüklü kameralar ve gelişmiş yazılımlar kullanılarak, ürün yüzeylerinin detaylı görüntüleri alınır ve bu görüntüler üzerinden ölçüm yapılır. Bu cihazlar, karmaşık geometrilere sahip ve küçük boyutlu parçaların kontrolünde yaygın olarak tercih edilir.

Video Ölçüm Cihazı Çalışma Prensibi Nasıldır?

Video ölçüm cihazı bir veya birden fazla kamerayla test parçasının görüntüsünü yakalar. Görüntü üzerinde yazılım destekli ölçüm araçları kullanılarak uzunluk, çap, açı, radius gibi boyutsal ve geometrik parametreler analiz edilir. Ayrıca 2D ve 3D ölçüm seçenekleri sunan modeller mevcuttur. Temassız ölçüm yapıldığı için hassas yüzeylerde deformasyon riski yoktur.

Video Ölçüm Cihazı Kullanım Alanları:


• Hassas Mekanik Parça İmalatı: Minyatür ve karmaşık parçaların detaylı boyut ve form kontrolleri.
• Otomotiv ve Havacılık: Motor komponentleri, bağlantı elemanları ve diğer kritik parçaların kalite kontrolü.
• Elektronik Sektörü: PCB kartları, mikroelektronik komponentler ve hassas cihazların ölçümü.
• Tıbbi Cihazlar: Cerrahi aletler, implantlar ve mikromekanik parçaların optik kontrolü.
• Plastik ve Kalıp Endüstrisi: Plastik ürünlerin kalıp sonrası ölçümleri ve deformasyon analizleri.
• Araştırma ve Geliştirme: Yeni ürün prototiplerinin hızlı ve detaylı boyutsal analizleri.

Video Ölçüm Cihazı Avantajları ve Önemi


Video ölçüm sistemleri temassız ölçüm yapmaları sayesinde hassas parçaların yüzeyine zarar vermeden hızlı ve güvenilir sonuçlar verir. Çoklu kamera ve otomatik görüntü işleme teknolojileriyle insan hatasını en aza indirir. Kullanıcı dostu arayüzleri ve gelişmiş yazılımları sayesinde ölçüm süreçlerini hızlandırır ve kalite kontrol verimliliğini artırır.

Video ölçüm sistemleri günümüz endüstrisinde yüksek hassasiyet gerektiren ölçüm uygulamalarında standartlara uygun, hızlı ve güvenilir ölçüm çözümleri sunarak üretim kalitesini ve süreç verimliliğini önemli ölçüde artıran kritik teknolojik sistemlerdir.
