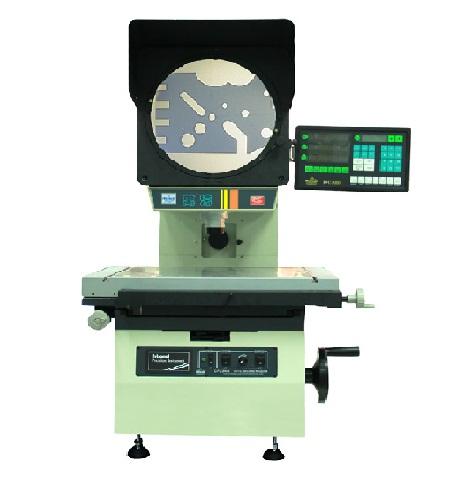

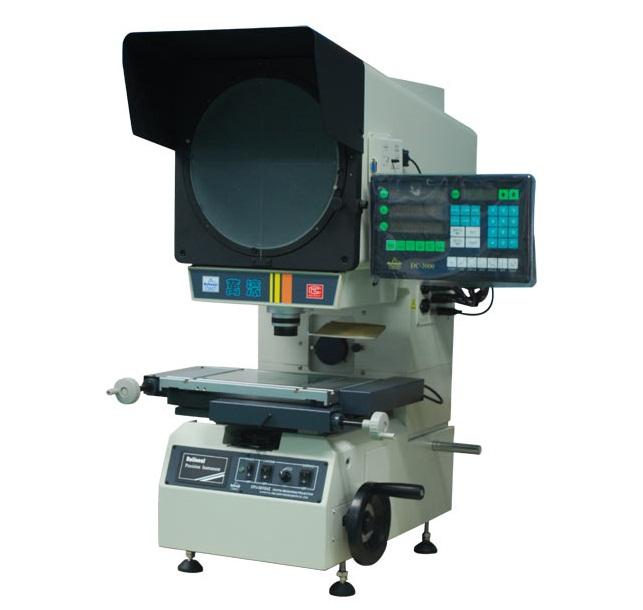

● Orta ve daha büyük boy test parçalarının X ve Y eksenlerinde ölçümüne uygun, dik, hassas, hızlı, 360º döneblilir ekranlı ölçüm tezgahıdır.
● Tüm karmaşık geometrik işlemleri yapabilen, DC-3000 geometrik işlemci cihazla birlikte standart aksesuar olarak teslim edilmektedir

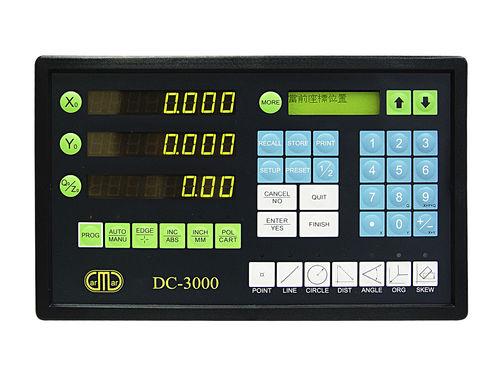

DC-3000 Geometrik İşlemcinin Özellikleri:
-Dijital X, Y koordinatları ve açı göstergeleri, ayrıca kullanıcı yönlendirme ekranı. 1/2 değer hesaplama.
-Sıfırlama ve 90º, 270º ve 360º açı çevrimi, mm/inch çevrimi. Temel(nokta, doğru, daire, mesafe açı, vida dişi vb...) ve özel geometrik elementler ölçülebilir.
-Nokta, doğru, daire, mesafe ve açı önseçim ile girilebilir. Ölçülen değerler karşılaştırma amaçlı kaydedilip geri çağrılabilir(10 geometrik element için geçici hafıza ve 100 kalıcı hafıza mevcuttur.)
-"Skew" fonksiyonu ile koordinat sistemi doğrultulabilir ve bu fonksiyon sayesinde parçalar tablaya koyuldukları şekilde düzeltme yapmadan kolaylıkla ölçülebilir.
-"ORG" fonksiyonu ile orijin noktası kaydırılabilir.
-Sık tekrarlanan ölçümler ve seri ölçümler için her biri 100 komutluk 10 farklı ölçüm programı cihaza öğretilebilir. ABS/INC ve Polarity/Cartesien koordinat çevrim fonksiyonları.3 eksen ön seçilebilir.
-Linear Skalalar için geliştirilmiş hata kompanzayon sistemi ile donatılmıştır. "Measure Easy" kolay ölçüm fonksiyonu. RS-232 çıkışı. Sayma yönü ve printer için parametre ayarlama. İstenilen değerleri print edebilme. Çözünürlük seçebilme.
-Elektrik kesilmelerine karşı otomatik kayıt fonksiyonu.
-Opsiyonel optik okuyucu ile kullanılabilme.
Teknik Özellikler:
Ekran Çapı
Ø306mm
X/Y Hareket Mesafesi
250mm(X)x150mm(Y)
Z Ekseni Hareket Mesafesi
100mm (Odaklama için)
Metal Tabla Boyutları
450x280mm
Cam Tabla Boyutları
306x196mm
Çözünürlük (X ve Y)
0.0005mm (Linear skalalar)
Hassasiyet
±(3+L/25)µm
Tekrarlanabilirlik
0.003mm
Açı Okuma Aralığı
0-360°
Açı Okuma Çözünürlüğü
1' veya 0.01°
Büyütme Hassasiyeti
0.08% kontur, 0.12% yüzey.
Veri Çıkışı
RS-232
Dijital Gösterge
DC-3000 Geometrik İşlemci
Objektif
Standart 10X (Yarı ve tam yansıtma aynası ile)
(Opsiyonel 20X, 50X ve 100X objektifler takılabilir)
Max Parça Ağırlığı
20Kg
Aydınlatma
Kontur ve yüzey aydınlatma için 24V/150W halojen lambalar.
Güç
110 / 220V (AC) 50-60Hz
Boyutlar ve Ağırlık
810x780x1120mm / 180Kg
Standart Teslimat:
● Cihaz
● DC-3000 Geometrik işlemci
● Objektif: 10X, Yarı ve tam yansıtma aynaları,
● Renk filtreleri
● Ayak şalteri
● Güç kablosu
● 2 yedek halojen lamba
● 2 yedek sigorta
● Ölçüm Sertifikası
● Kullanım Kılavuzu
