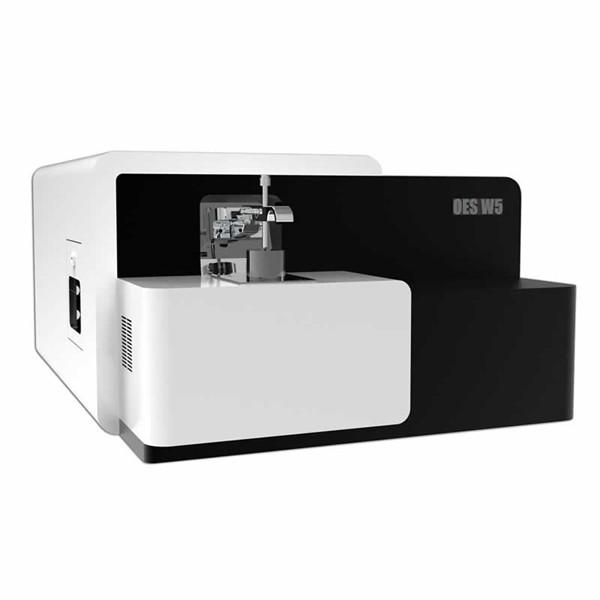

TRONIC W5 Optik Emisyon Spektrometresi (Arc/Spark-OES)

4. Nesil Yüksek Performanslı Metal Analiz Cihazı

TRONIC W5 Optik Emisyon Spektrometresi, ileri düzey CMOS dedektör teknolojisi ve tam vakumlu Paschen-Runge optik tasarımı ile geliştirilmiş; demir esaslı ve demir dışı alaşımların kimyasal bileşim analizinde endüstriyel güvenilirlikte sonuç veren laboratuvar tipi bir metal analiz cihazıdır. CMOS dedektör mimarisi, klasik CCD sistemlerinin geniş spektral karakteristiğini koruyarak karbon, kükürt, fosfor, bor, arsenik ve azot gibi elementlerin çok düşük seviyelerde dahi güvenilir biçimde belirlenmesini sağlar. Cihaz; demir (Fe), alüminyum (Al), bakır (Cu), nikel (Ni), kobalt (Co), magnezyum (Mg), titanyum (Ti), çinko (Zn), kurşun (Pb), kalay (Sn) ve daha pek çok metal matriste, gelen ve giden ürün kalite kontrolü için ideal bir çözümdür.

Teknik Özellikler

W5 Spektrometresi, ABD menşeli ileri spektroskopi tasarımının Arc/Spark uyarım sistemiyle bütünleştirildiği 4. nesil bir cihaz ailesinin temsilcisidir. Optik tasarımdaki iyileştirmeler ve yüksek piksel yoğunluklu çoklu CMOS dedektör dizilimi, hem alt tespit limitlerini (LOD) düşürmüş hem de uzun vadeli stabiliteyi belirgin biçimde artırmıştır. Tam vakumlu sabit sıcaklıklı optik oda; UV bölgesinde, özellikle 165–200 nm aralığında bulunan ve karbon, fosfor, kükürt, azot, bor gibi elementlerin temel analiz çizgilerini içeren dalga boylarında kayıpsız ışık yolu sağlar.

Tungsten elektrot teknolojisi ile donatılmış, otomatik temizleme (auto-purge) fonksiyonuna sahip numune uyarım sehpası, elektrot ömrünü uzatır ve günlük bakım yükünü azaltır. HEPS (High Energy Pre-Spark) tipi tam dijital uyarım kaynağı, 100–1000 Hz frekans aralığı ve 1–400 A boşalım akımı ile farklı matrislerde optimum spektrum kalitesi elde edilmesine olanak verir.

1. Üstün Performanslı Optik Sistem

Paschen-Runge yapılandırmasında konkav grating ve geniş spektral kapsam, müşterinin element gereksinimine göre kanal yapılandırılmasına imkân tanır. Doğrudan optik tasarım ve MgF₂ optik bileşenler, UV bölgesinde maksimum geçirgenliği güvence altına alır. Çoklu CMOS okuma sistemi; düşük karanlık akım, daha iyi tespit limiti, üstün stabilite ve yüksek hassasiyet sağlar. Vakumlu sabit sıcaklıklı optik oda, ışık yolundaki kayıpları ortadan kaldırarak hem kısa hem uzun vadeli tekrarlanabilirliği iyileştirir.

2. Akıllı Dijital Uyarım Kaynağı

Tam dijital DDD teknolojisi ve yarı iletken kontrol mimarisi, kompakt tasarımda yüksek stabilite ve güvenilirlik sunar. HEPS uyarım kaynağı, parametrelerin yazılım üzerinden ayarlanabilmesi sayesinde farklı matris ve numune tiplerinde optimum boşalım koşullarını sağlar.

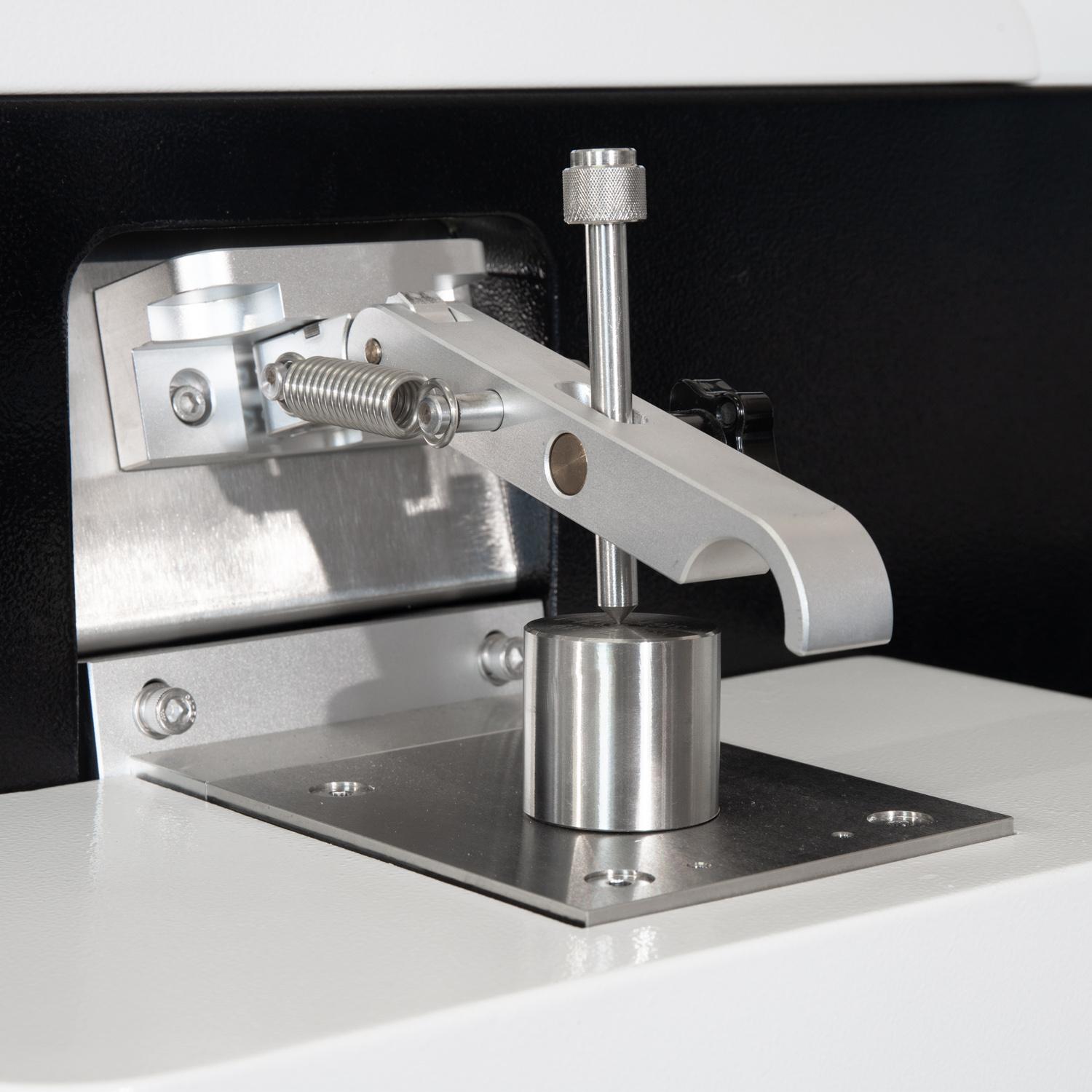

3. Akıllı Numune Uyarım Sehpası

Açık elektrot çerçeve tasarımı, farklı şekil ve boyutlardaki numunelerin pratik biçimde sabitlenebilmesine olanak verir. Değiştirilebilir elektrot mekanizması, küçük ve karmaşık geometrili numunelerde dahi yüksek tekrarlanabilirlik sağlar. Görüntü tanıma teknolojisi, uyarım sırasında numune sehpasının panoramik gözlemini ve operasyonel güvenliği destekler.

4. Akıllı Entegre Gaz Kanalı

Akıllı argon akış kontrolü ve toz tespit sensörleri, plazma sürüklenmesini etkin biçimde önler. Özel argon enjeksiyon teknolojisi, CMOS dedektörünün yüksek sıcaklıktaki ışık sinyallerini doğru biçimde algılamasını sağlar. Uyarım sonrası darbeli argon akışı, toz uzaklaştırmayı iyileştirerek hem kısa hem uzun vadeli kararlılığı artırır.

5. Akıllı Vakum Ölçüm ve Kontrol Sistemi

Vakum sistemi tamamen yazılım kontrollü olarak yönetilir; bu sayede vakum pompasının çalışma süresi azaltılır ve bileşen ömrü uzatılır. İki kademeli operasyon (aktif/bekleme), enerji ve gaz tüketiminde tasarruf sağlar. Çok kademeli vakum izolasyonu ve yağ filtre ünitesi, optik bileşenlerin güvenilir bir ortamda çalışmasını güvence altına alır.

6. Lens Temizleme Düzeneği

Paslanmaz çelik vakum vanası, lens temizliği sırasında etkin izolasyon sağlar. Tek lens tasarımı kolay sökülebilirlik sunarken çapraz mekanizma düzeneği, optik sistemi karantinaya gerek kalmadan koruma altına alır.

7. Bilgisayar ve Veri Okuma Sistemi

Bilgisayar ve mobil cihaz (PAD) eş zamanlı senkronize görüntüleme yapabilir. Yüksek performanslı DSP ve ARM işlemciler, hızlı veri toplama ve kontrol fonksiyonu sunar. Sistem; oda sıcaklığı, vakum sıcaklığı, argon basıncı ve uyarım kaynağı koşullarını gerçek zamanlı olarak izler. Veri uzaktan iletim ile cihaz durumunun ağ üzerinden takibi mümkündür; rapor formatları kullanıcı tanımlı olarak özelleştirilebilir ve bulut yazıcı desteği bulunur.

8. Kullanıcı Dostu Analiz Yazılımı

Uluslararası spektrometre üretim standartlarına uygun olarak geliştirilen yazılım; fabrika çıkışı kalibrasyon eğrileri, çok sayıda matris analiz metodu ve gelişmiş çözümlerle birlikte sunulur. Kullanıcı, kalibrasyon eğrilerinin alt ve üst limitlerini saha şartlarında genişletebilir. Her bir kalibrasyon eğrisi, en az 10 sertifikalı referans numune (CRM) kullanılarak oluşturulur ve girişim düzeltmesi otomatik olarak uygulanır.

9. Diğer Özellikler

Karbon, fosfor, kükürt ve azot gibi elementlerde son derece düşük tespit limitleri (LOD) sağlanır. Geniş spektrum teknolojisi sayesinde Fe, Al, Cu, Ni, Cr, Ti, Mg, Zn, Sn, Pb, Co, Ag ve Mn esaslı matrislerde analiz yapılabilir; kullanıcı, kanal element seçimini ihtiyaca göre yapılandırabilir. Bir kanaldaki tüm elementler 20 saniye içinde ölçülebilir. Katı emici tuzak (solid absorption trap), yağ ve gaz kontaminasyonunu önleyerek optik odanın stabilitesini artırır. Otomatik elektrot temizleme ile elektrot ömrü uzar; standart parametre değişikliği ve tip numune düzeltme fonksiyonları rutin çalışmayı kolaylaştırır. Tüm kritik bileşenler orijinal ithal kaynaklıdır.

Optik Sistem

Numune Uyarım Kademesi (Excitation Stand)

Uyarım Kaynağı (Excitation Light Source)

Veri Toplama Sistemi

Genel ve Çevresel Özellikler

Endüstriyel Uygulama Alanları

Demir-Çelik Üretim Tesisleri: Yüksek fırın çıkışı, konvertör, EAF (Elektrik Ark Ocağı) ve sürekli döküm hatlarında ergiyik metalin element bileşiminin PPM seviyesinde gerçek zamanlı doğrulanması için kritik bir analiz aracıdır. Karbon, fosfor, kükürt, azot, bor ve arsenik gibi elementlerin düşük seviyelerde tespit edilebilmesi sayesinde kalite spesifikasyonlarına tam uygunluk sağlanır.

Döküm Tesisleri (Foundry): Pik, sfero, çelik döküm ve özel alaşımlı döküm tesislerinde, ocak başında hızlı bileşim doğrulaması için idealdir. 20 saniyenin altındaki analiz süresi, ergitme kararlarının üretim hattında anlık verilebilmesini sağlar.

Haddehaneler ve Çekme Tesisleri: Gelen yarı mamul (slab, kütük, blum) malzemelerin girdi muayenesinde ve son ürün kalite tetkikinde yüksek hassasiyetle alaşım doğrulaması yapar.

Alüminyum Döküm ve Ekstrüzyon Tesisleri: Birincil ve ikincil alüminyum üretiminde Al-Si, Al-Mg-Si, Al-Cu, Al-Zn alaşım ailelerinin tam element profili analiz edilebilir; Sr modifikasyon ve Ti tane inceltme uygulamalarında kritik düzeyde takip yapılır.

Bakır ve Pirinç İşleme: Pirinç (Cu-Zn), bronz (Cu-Sn), berilyum bronz, fosforlu bronz ve özel iletken bakır alaşımlarında iz element seviyesinde kontrol mümkündür.

Galvaniz ve Çinko Döküm: Zamak (Zamak 3, 5, 8, 27) basınçlı döküm üretiminde Al, Mg, Cu bileşiminin stabilizasyonu ve Pb, Cd, Sn safsızlık kontrolü için kullanılır.

Süperalaşım ve Yüksek Sıcaklık Alaşımları: Inconel, Hastelloy, Monel, Nimonic ve Stellite serisi nikel/kobalt esaslı süperalaşımların — havacılık, enerji türbinleri, petrokimya ve nükleer endüstri — gelen ve giden malzeme tetkikinde kullanılır.

Akademik ve Araştırma Laboratuvarları: Üniversite metalurji bölümleri, Ar-Ge merkezleri ve akredite test laboratuvarları için sertifikalı kalibrasyon altyapısı ile ileri düzey araştırma analizleri sunar.

Hurda Geri Kazanım ve Depo Sınıflandırma: Hurda hat girişlerinde malzeme tanımlama (PMI – Pozitif Malzeme Tanımlama) ve alaşım sınıflandırma için tezgâh tipi merkezi analiz çözümü olarak çalışır.

Mevzuat Uyumluluğu (Regulatory Compliance): RoHS, WEEE, REACH gibi uluslararası direktiflerde hedeflenen Pb, Cd, As, Sb gibi kısıtlanmış elementlerin çok düşük seviyelerde takibinde kullanılır.


TRONIC W5 OES — Türkiye'de Optik Emisyon Spektrometresi Çözümü

TRONIC W5 Optik Emisyon Spektrometresi, demir-çelik, döküm, alüminyum, bakır ve süperalaşım sektörlerinde faaliyet gösteren üretim tesisleri ile akredite test laboratuvarları için tasarlanmış, 4. nesil yüksek performanslı bir tezgâh tipi metal analiz cihazıdır. Paschen-Runge optik konfigürasyonu, tam vakumlu ışık odası ve çoklu CMOS dedektör mimarisi sayesinde, alaşım kompozisyonunun PPM seviyesinde doğrulanması mümkündür.

Spark OES, Arc Spark Spektrometre, Stationary OES, Lab Spektrometre gibi sektörel terimlerle aranan analiz cihazları arasında W5; 165–589 nm dalga boyu aralığı, 400 mm odak uzaklığı ve 2400 çizgi/mm grating yoğunluğu ile demir, alüminyum, bakır, nikel, kobalt, magnezyum, titanyum, çinko, kurşun ve kalay matrislerinde geniş spektrumlu element analizi sunar. Karbon (C), kükürt (S), fosfor (P), bor (B), arsenik (As) ve azot (N) gibi metalik olmayan elementlerde ulaşılan düşük LOD (Limit of Detection) değerleri, kritik kalite kontrol uygulamalarında W5'i öne çıkarır.

Çelik üretim tesislerinde ocak çıkış analizinin ergitme süresini etkilemeden tamamlanması, döküm tesislerinde ergitme şarjı kompozisyonunun anlık doğrulanması, haddehanelerde gelen kütük ve slab malzemelerin alaşım sınıflandırması, alüminyum ekstrüzyon tesislerinde AA serisi alaşımların tam element profili — bunların tümü TRONIC W5 ile kullanıcı dostu yazılım arayüzü üzerinden 20 saniyenin altında raporlanabilir.

Optik emisyon spektrometresi fiyat, OES cihaz, spektrometre satış, alaşım analiz cihazı, metal analiz cihazı, karbon analiz cihazı ve arc spark spektrometre kategorilerinde profesyonel mühendislik standartlarında çözüm arayan tesisler için TRONIC W5; düşük işletme maliyeti, uzun elektrot ömrü, otomatik argon temizleme ve uzaktan izleme özellikleri ile toplam sahip olma maliyetinde (TCO) kayda değer avantaj sağlar.

TESKON, TRONIC marka W5 OES cihazının Türkiye distribütörü olarak; satış öncesi teknik danışmanlık, demonstrasyon, kurulum, operatör eğitimi, periyodik kalibrasyon ve satış sonrası teknik destek hizmetlerini eksiksiz olarak sunmaktadır. Tezgâh tipi optik emisyon spektrometresi yatırımınızı planlarken; numune hazırlama altyapısı, argon kalitesi, fabrika yerleşimi ve teknik şartname uyum analizi konularında uzman ekibimizden detaylı bilgi talep edebilirsiniz.
