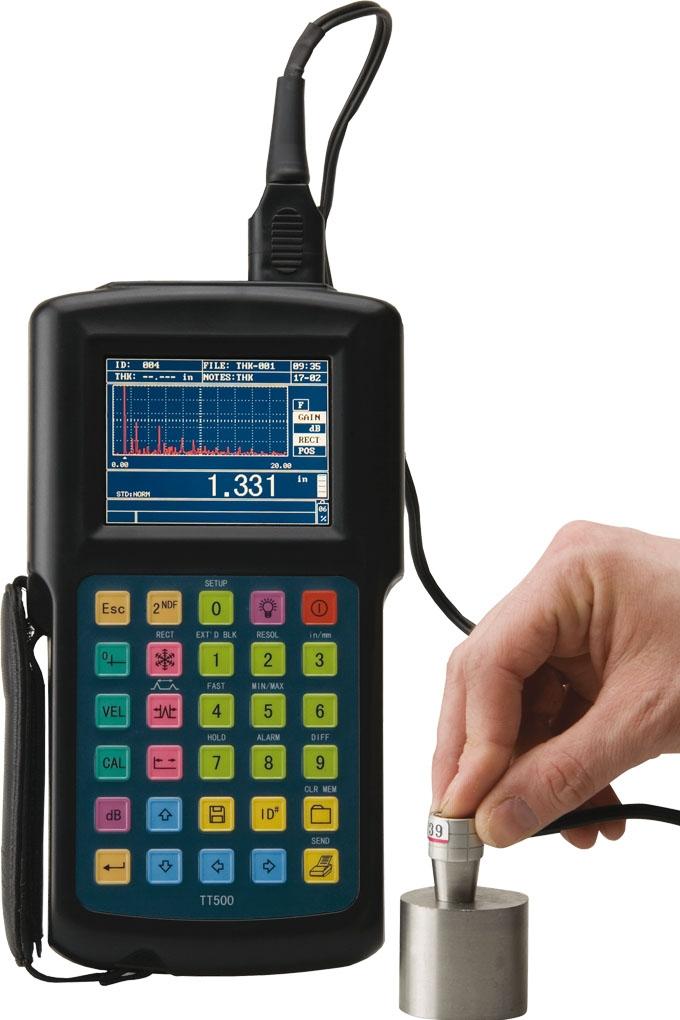

Özellikler:
● A Tarama metodu ile kalınlık ölçüm, dalga formu analizi ile ölçüm hatalarını ekranda saptayabilir.
● Echo to Echo ölçüm sistemi fonksiyonu ile kaplamalı yüzeylerden kaplanmış yüzeyi elimine ederek ana malzemenin kalınlığını ölçebilir.
● Min ve max değerleri belirleyebilme
● D ölçüm modu fonksiyonu.
● 100 A Scan ve 10000 kalınlık değeri hafızası.
● Alt ve üst limit değeri girebilme (Sesli uyarılı)
Teknik Özellikler:
Ölçüm Aralığı
|
0.75 - 508.00 mm
|
Ses Hızı
|
1000 - 9999 m/s
|
Tarama Modu
|
A Scan
|
Kazanç Aralığı
|
20 - 70db adım:1db
|
Dalga Modu
|
Yarı pozitif dalga, negatif dalga,tam dalga ve RF
|
Test Modu
|
Standart Mod:İlk echo dan öncelikli vuruş testi
İki Echo arası test
|
Çözünürlük
|
Standart: 0.01 Düşük:0.1
|
Hafıza
|
100 A Tarama grafiği ve 10000 Kalınlık değeri
|
Bağlantı
|
RS 232 ile bilgisayar yada yazıcıya
|
Yazıcı
|
TP UP-NH-S Termal Yazıcı
|
Toleranslar (Çelik)
|
1.Çözünürlük=0.01mm ve Kalınlık<10mm iken +/- 0.05mm
2.Çözünürlük=0.01mm ve Kalınlık<10mm iken +/- 0.5%
3.Çözünürlük=0.1mm iken 1% kalnlık kadar
|
Çelik Borularda
Düşük Limit Değeri
|
1. Q20mm x 3mm tolerans +/- 0.1 mm'den düşük (çöz=0.01mm )
2. Q20mmx3mm tolerans +/-0.2mm den düşük (çöz=0.1mm)
|
Vuruş Frekansı
|
1 KHz
|
Çalışma Sıcaklığı
|
0 - 40 Derece
|
Boyutlar ve Ağırlık
|
234 x 127 x 38mm / 1Kg
|

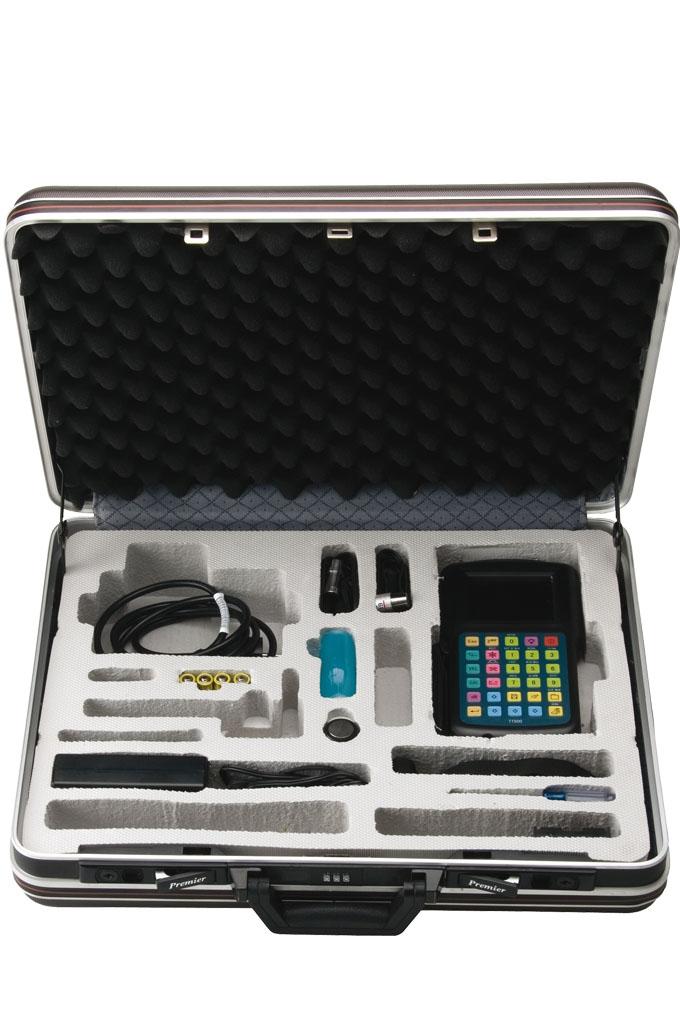

Standart Teslimat:

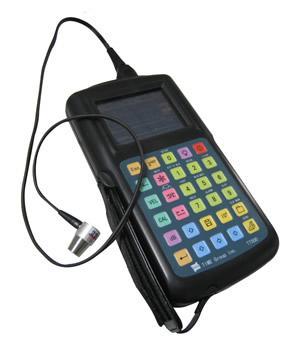

● Cihaz
● 5PQ10 Prop
● Ultrasonik Jel
● Tornavida
● Koruma Kabı
● Batarya Kutusu
● Adaptör
● Test Bloğu
● AA Batarya
● Kullanım Kılvuzu
● Özel Taşıma Çantası
Opsiyonel Aksesuarlar:
● TP UP-NH Printer
● Problar
